產品中心
產品描述

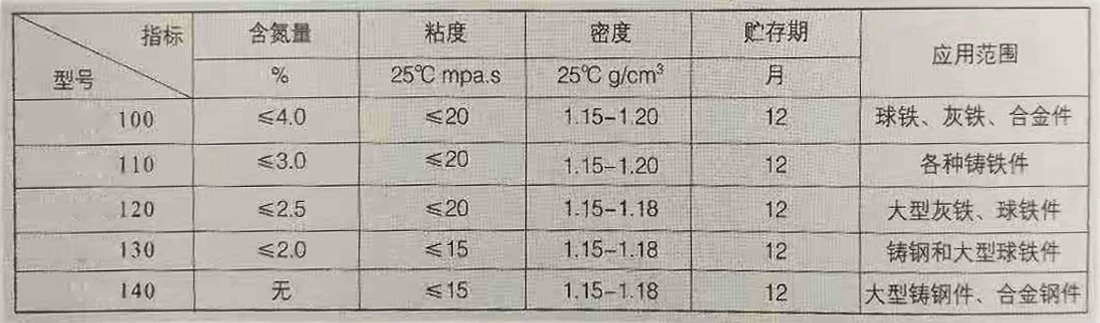

參數
一、HW系列自硬呋喃樹脂，外觀為淺黃色至棕紅色透明液體。
1，粘度低
樹脂粘度低（25 ℃≤20mpa·s），易于混砂、計量和輸送，型砂的流動性好；
2，終強度高
在同等條件下，同傳統呋喃樹脂相比樹脂砂終強度可提高20-50%，提高鑄件質量。
3，游離甲醛含量低
樹脂中游離甲醛含量低，可控制在0.04%以下，減少了在造型制芯和澆注過程中有害氣體的產生，是新型的環保產品。
二、使用方法：
1，型（芯）砂配比：原砂100；
樹脂：0.8—2.0%（占砂重）
樹脂加入量因環境條件、原砂狀況和砂型強度要求高低的不同而定
固化劑：30—70% （占樹脂重）
固化劑的加入量因環境溫度、原砂溫度及固化速度的快慢不同而定
2，混砂工藝：
首先將原砂與固化劑混勻1－2分鐘，然后再加入樹脂混1—2分鐘。
三、應用條件
適用于多種牌號的灰鐵,球鐵,鑄鋼和合金件的生產，既適用于單件小批量生產，又適用于較大批量流水線生產。
四、注意事項
樹脂與固化劑應分開存放，嚴禁樹脂同固化劑直接混合，以防發生危險。樹脂砂在使用過程中會揮發出少量刺激性氣體，會對人體產生刺激作用，操作者配戴防護用品，工作場所加強通風。
掃二維碼用手機看
未找到相應參數組，請于后臺屬性模板中添加
掃一掃，關注我們
版權所有：青州恒威材料科技有限公司 魯ICP備19012680號-2 網站建設：中企動力 濰坊
